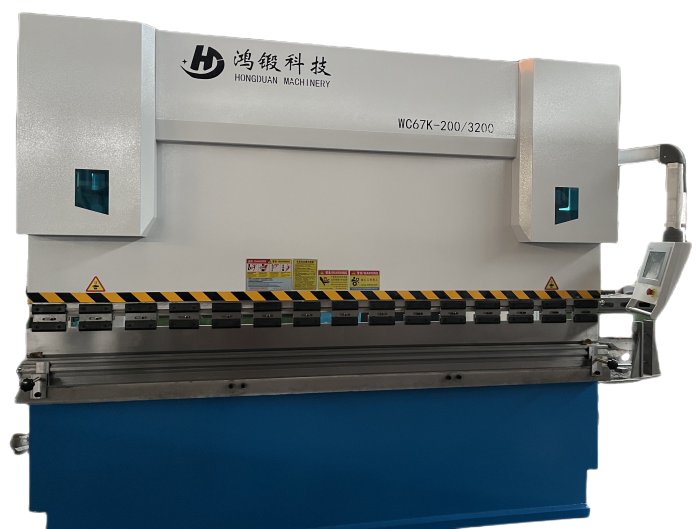

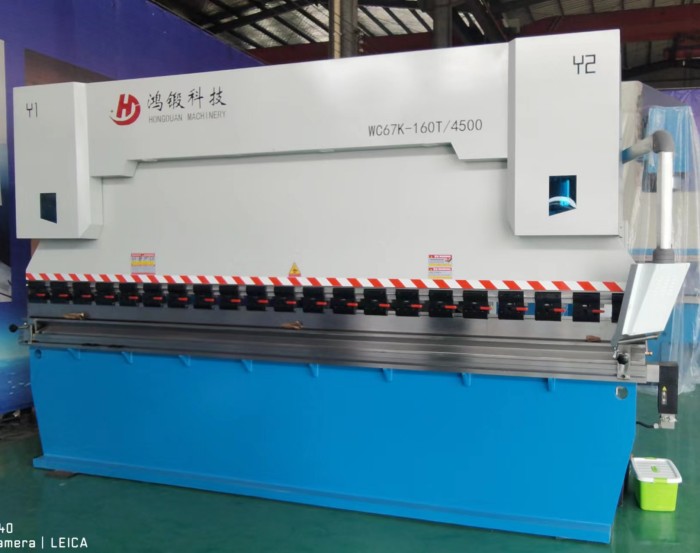

扭轴数控折弯机WC67K(点击图片详细了解)

扭轴数控折弯机WC67K(点击图片详细了解)

同类产品

  • 产品详情
扭轴数控折弯机WC67K
服务热线:0513-88212468

(WC67Y-300T/7000)


  扭转数控折弯机结构与性能特点:
    ★采用全钢焊结构,振动消除内应力,机械强度高,刚性好;
    ★液压上传动平稳可靠,扭轴同步精度高;
    ★数控系统为标准二轴控制Y+X;
    ★配国内名牌液压集成系统;
    ★配进口施耐德或西门子低压电器;
    ★配美国原装PARKER油缸密封材料;
    ★配进口直线导轨及滚珠丝杠驱动,后定位精度更高;
    ★可选配TP10S、DA41等数控系统。

■ 机器的用途

  本机器对折弯金属板料具有较高的劳动生产率和较高的工作精度,采用不同形状的上下模具,可折弯成各种形状工件,滑块行程一次即可对板料进行一次折弯成形,经过多次折弯即可获得较复杂形状的工件,当配备相应的装备后,还能作冲孔用。


■ 产品外形结构

  1.运用UG(有限元)分析方法,经计算机辅助优化设计,外形美观。

  2.机器采用钢板焊接结构,具有足够的强度和刚度,液压传动保证工作时不致因板料厚度变化或下模“V”形槽选择不当而引起严重超载事故,此外本机器具有工作平稳,操作方便、噪音小、安全可靠等特点。

  3.油缸中设有机械挡块,确保滑块行至下死点的重复定位精度,以保证批量生产时折弯角度的一致性。

  4.采用整体回火进行内应力消除并经数控落地镗铣整机加工机架,确保了油缸、导轨、工作台的安装面精度。

  5.整体框架除锈,并喷有防锈漆。


■ 工作滑块结构

  1.本机器采用液压电气控制,滑块行程可任意调节,并具有点动、半自动、自动等动作规范,采用点动规范可方便地进行试模和调整。

  2.上动式折弯机设计,双油缸同时工作,操作平衡、方便、安全。

  3.在下死点有保压延时功能,确保工件精度。

  4.在国家相关标准条件下,折弯角度精度可达 ±45′。(引用标准JB/T22572-2011)

  5.有慢速下降控制的功能,操作者能更好地控制工件。

■ 液压系统

  1.液压系统(德国博世力士乐)可实现滑块快速下降,慢速下降,工作速度折弯,快速回程及向上,向下过程中滑块急停等动作。

  2.油泵采用(美国SUNNY)齿轮泵,可承受高压、噪音低。

  3.油路管道釆用德国卡套接头、镀锌冷拔管的结合,无需更换密封圈克服了漏油现象。

  4.密封圈选用日本NOK公司,密封性能好,工作可靠,寿命长。

  5.机床可在额定负荷下连续工作,液压系统无泄漏且持续稳定,精度高。

■ 电气控制系统

  1.电气元件和材料符合国际标准,安全可靠、寿命长、抗干扰能力强。

  2.附带可移动的脚踏开关操作。

  3.电控元件选用优质名牌产品。

  4.机床采用交流380V三相四线制供电电源,控制回路为交流220V电压.

  5.电机主电路具有短路、过载、缺相保护。

  6.操作按钮安装于机床的按钮台上,电气开关、指示灯、安装于专用电气控制箱内。

  7.油泵停止按钮亦作为机床的总按钮,油泵停止工作时,整套机床停止工作。

  8.机床设有相应的点动控制按钮及急停按钮。

■ 滑块同步控制

  折弯机滑块行程中的同步,采用机械液压同步机构,结构简单、稳定可靠,具有本机器所需的同步精度,一般不需经常维修能保持长期使用。

■ 后挡料

  1.后挡料的调节由0.2KW电动机驱动,经减速后由丝杆传动。

  2.后挡料丝杆采用精密滚珠丝杆定位,表面镀铬高精度光杆支撑。

  3.H型同步带同步轮传动,传动精度高,噪音小。

  4.采上下可调的挡指座,前后可微调。


规格型号公称压力工作台长度立柱间距离喉口深度滑块行程最大开启高度主电机功率

kn

mm

mm

mm

mm

mm

kw

WC67Y-63/2500630250020002501003705.5
WC67Y-63/3200630320025002501003705.5
WC67Y-80/3200800320025002501203805.5
WC67Y-100/32001000320025003201204005.5
WC67Y-100/40001000400030003201204007.5
WC67Y-125/32001250320025003201204007.5
WC67Y-125/40001250400030003201204007.5
WC67Y-160/32001600320025003201804507.5
WC67Y-160/400016004000300032018045011
WC67Y-160/600016006000410032018045011
WC67Y-200/320020003200245032020047011
WC67Y-200/400020004000300032020047015
WC67Y-200/600020006000450032020047015
WC67Y-250/320025003200245040025054015
WC67Y-250/400025004000300040025054015
WC67Y-250/600025006000460040025054015
WC67Y-300/400030004000300040025056018.5
WC67Y-400/400040004000310040025056018.5
WC67Y-400/600040006000450040025056022
WC67Y-500/400050004000310050025060030
WC67Y-500/600050006000450050025060030
WC67Y-600/800060008000450050030065045
WC67Y-800/600080006000450050030065055
WC67Y-1200/6000120006000450050030065075
由于产品在不断的改进中,如出现样本技术数据与产品实际数据有不一致处,应遵照双方的技术参数协议,不再另行通知!

购买本公司的机床,可享受1年质保,终身维护。江、浙、沪地区,我们会在接到客户电话内24小时赶赴现场,偏远地区48小时。让客户满意是我们的服务宗旨!欢迎来电咨询。
